Dalam sinematografi dokumenter modern, performa kamera sangat ditentukan oleh efisiensi camera rig yang menopangnya. Menggabungkan kamera full-frame Sony FX3 atau Cinema RED bersensor global shutter RED Komodo-X membutuhkan arsitektur rigging presisi tinggi. Keduanya menuntut keseimbangan antara manajemen daya (battery solution), keandalan rekaman suara (audio integration), hingga fleksibilitas titik tumpu fisik melalui cage system dari pabrikan premium seperti SmallRig dan Tilta.
Riset teknis ini mengurai secara komprehensif cara membangun sony fx3 documentary rig dan red komodo x rig setup yang siap dipakai di medan ekstrem. Kami memetakan seluruh ekosistem daya V-Mount/Gold-Mount, ekspansi XLR audio, hingga manipulasi optik menggunakan matte box dan filter VND untuk menghasilkan rekaman tingkat bioskop secara konsisten.

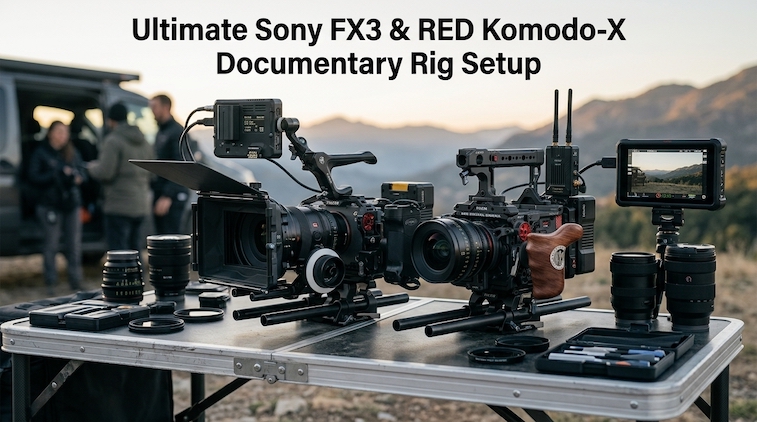

⚡ Infographic: Dual-Camera Rig Architecture & Power/Audio Distribution
Sony FX3: SmallRig/Tilta Full Cage dengan top handle extension & Arca-Swiss quick release baseplate.

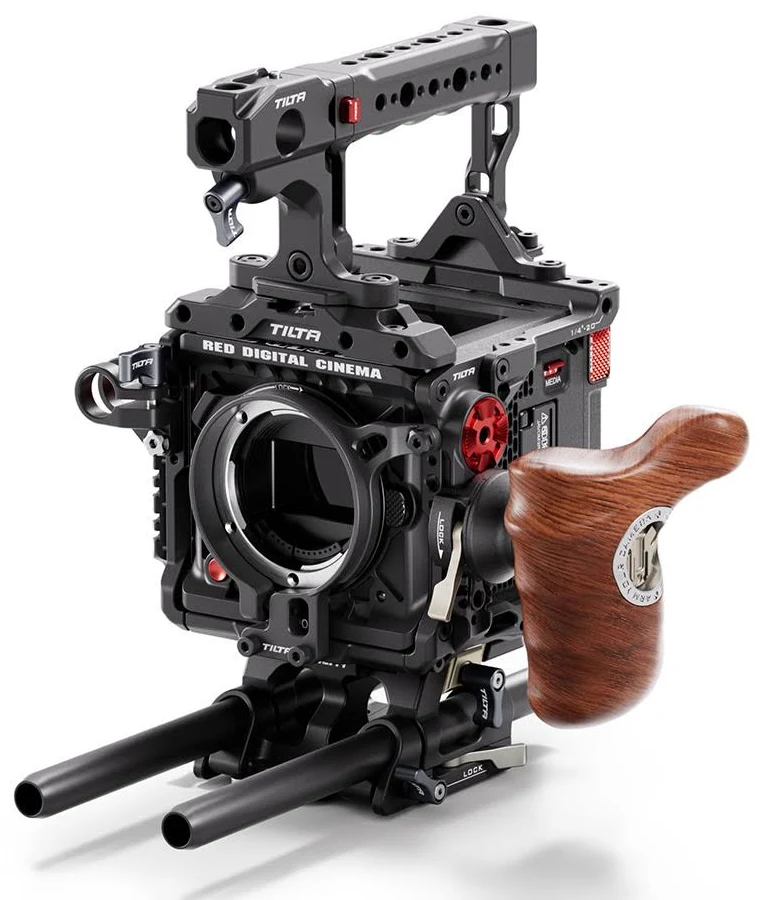

RED Komodo-X: Tilta Architecture / SmallRig Komodo-X Cage dengan LWS Rod support 15mm.
V-Mount Battery (98Wh–140Wh): Menyuplai kamera via D-Tap to USB-C PD / 2-Pin LEMO, sekaligus menyuplai monitor eksternal (Atomos/SmallHD) & wireless transmitter.
Sony FX3: XLR Handle Extension Kit + Shotgun Mic + Wireless Receiver.
RED Komodo-X: Direct 5-Pin LEMO Audio Breakout Cable to Dual XLR + Tilta Mirage / SmallRig VND Matte Box.
1. Optimalisasi Rigging Sony FX3 untuk Film & Dokumenter
Bodi ringkas Sony FX3 sangat responsif untuk gaya pengambilan gambar run-and-gun, tetapi memerlukan komponen rigging khusus agar stabil saat menggunakan lensa berbobot berat dan merekam audio multi-kanal.
A. Cage & Structural Integrity (SmallRig vs Tilta)
Penggunaan SmallRig FX3/FX30 Full Cage (Model 4183) atau Tilta Camera Cage for FX3 memberi titik penguncian tiga arah yang mencegah defleksi sensor saat pemakaian lensa sinema. Penting untuk menyertakan XLR Handle Extension Adapter agar unit top handle audio bawaan Sony tetap terpasang kokoh bersama cage.
B. Pasokan Daya & Proteksi Port Transmisi
Baterai internal NP-FZ100 memiliki kapasitas terbatas untuk siklus produksi panjang. Pemasangan SmallRig Compact V-Mount Battery Plate System yang terhubung ke port USB-C Power Delivery (PD) memberi pasokan listrik tanpa henti. Tambahkan HDMI & USB-C Cable Clamp untuk mengunci port secara mekanis, menghindar dari kerusakan port akibat tarikan kabel eksternal.
2. Konfigurasi Rigging RED Komodo-X Skala Produksi Bioskop
Sebagai kamera Global Shutter 6K 80fps, RED Komodo-X membawa pembaruan bentuk bodi dan piringan Micro V-Mount terintegrasi. Namun, untuk aplikasi dokumenter lapangan, fleksibilitas aksesori tetap memerlukan modul cage dan ekspansi audio terstruktur.
A. Sistem Audio 5-Pin LEMO ke Dual XLR
RED Komodo-X memiliki port input audio 5-pin LEMO profesional. Penggunaan kabel adapter 5-pin LEMO to Dual 3-pin XLR terikat pada side arm cage memungkinkan penggunaan mikrofon shotgun profesional (seperti Sennheiser MKH416 atau Rode NTG3) secara aman tanpa membebankan beban mekanis langsung pada port internal kamera.
B. Kontrol Cahaya & Matte Box System
Karena RED Komodo-X tidak memiliki internal ND filter, pembuat film wajib mengintegrasikan Matte Box Lightweight seperti Tilta Mirage atau SmallRig Mini Matte Box dengan sistem filter Variable ND (VND) 95mm. Komponen ini krusial untuk menjaga shutter angle 180 derajat konsisten di luar ruangan.
3. Tabel Perbandingan Teknis & Pemetaan Rig (Sony FX3 vs RED Komodo-X)
| Parameter Rigging | Sony FX3 Film Rig Setup | RED Komodo-X Documentary Setup |
|---|---|---|
| Sistem Cage Utama | SmallRig / Tilta Full Cage dengan top handle extension XLR. | Tilta Advanced Cage / SmallRig Komodo-X Expanded Kit. |
| Arsitektur Daya | SmallRig Compact V-Mount Plate via USB-C Power Delivery / Dummy Battery. | Direct Micro V-Mount / Full V-Mount Adapter Plate via D-Tap / 2-Pin LEMO. |
| Integrasi Input Audio | Sony Top Handle dengan 2x XLR / TRS Combo Inputs terintegrasi. | 5-Pin LEMO to Dual XLR Breakout Adapter Cable. |
| Kontrol Eksposur Optik | Clip-on Matte Box (Tilta Mirage / SmallRig Mini) + Filter VND. | Rod-Mounted / Clamp-on Matte Box dengan Motorized VND / Filter tray 4×5.65. |
| Sistem Mounting Tripod/Gimbal | Integrated Arca-Swiss Bottom Plate (Kompatibel instan dengan DJI RS 3/RS 4). | Manfrotto / Arca-Swiss Dual Plate dengan 15mm LWS Rod System. |
Kesimpulan Riset: Merakit sony fx3 documentary rig berfokus pada kecepatan operasional, perlindungan port fisik, serta fungsionalitas audio serba cepat. Sementara itu, red komodo x rig setup lebih mengutamakan daya tahan ekosistem V-Mount dan akurasi pasokan filter optik di bagian depan. Menyesuaikan ekosistem SmallRig dan Tilta dengan karakter kamera memastikan operasional produksi bebas kendala teknis di lapangan.
